●鉛直アンカーの施工手順

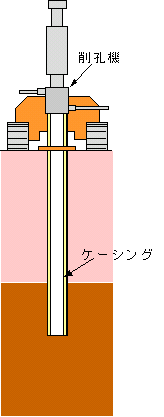

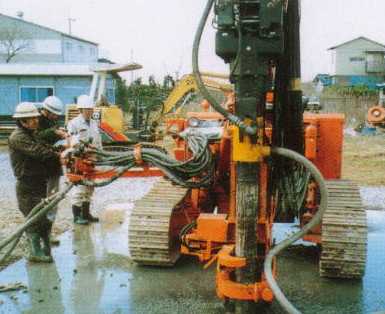

1.削孔

• 削孔方法は，孔壁崩壊防止のためのオールケーシング二重管掘り方式です。
• 削口径は，アンカーの種類により135mm，170mmの二種類です。

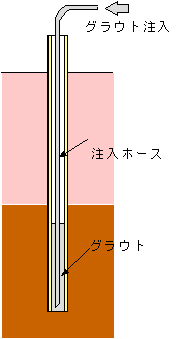

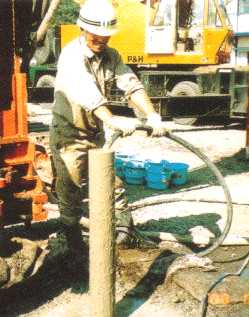

２．グラウト1次注入

• 孔内洗浄後，内管を引抜き，孔中へグラウトを注入します。
• オーバーフローしたグラウトの比重が，練り混ぜ時の比重と同等になるまで注入します。

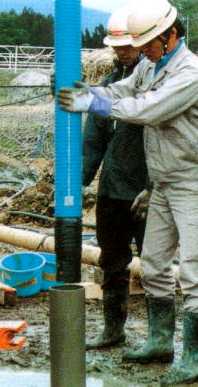

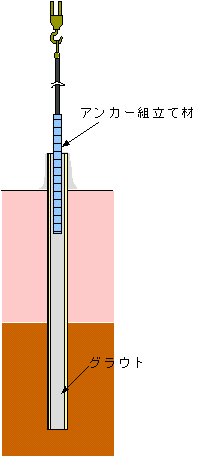

３．アンカー組立て材挿入

• グラウト注入後アンカー組立て材を挿入します。

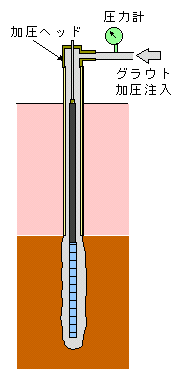

４．グラウト加圧注入

• 定着部分のケーシングを引抜き，ケーシング加圧によってグラウトの加圧注入を行います。
• 砂礫地盤等においては，これによって定着部分のアンカー体が削孔径よりも大きくなります。

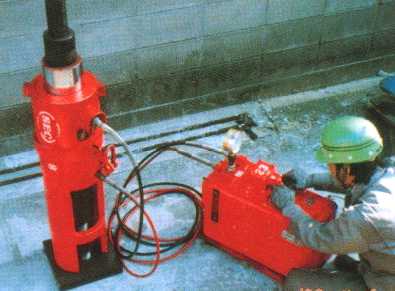

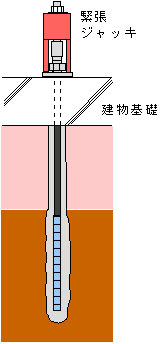

５．緊張・定着・保護

• 緊張はセンターホールジャッキを用い，定着はナットによるネジ式定着工法によって行います。
• 定着後，防錆油を充填した頭部キャップによってアンカー頭部を保護します。
